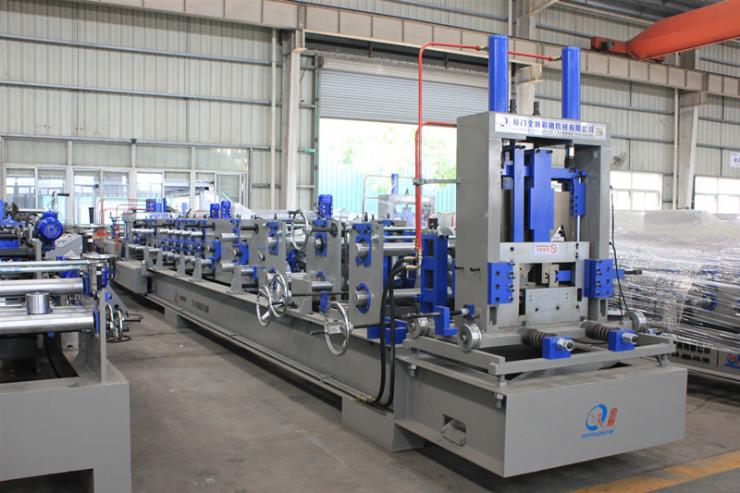

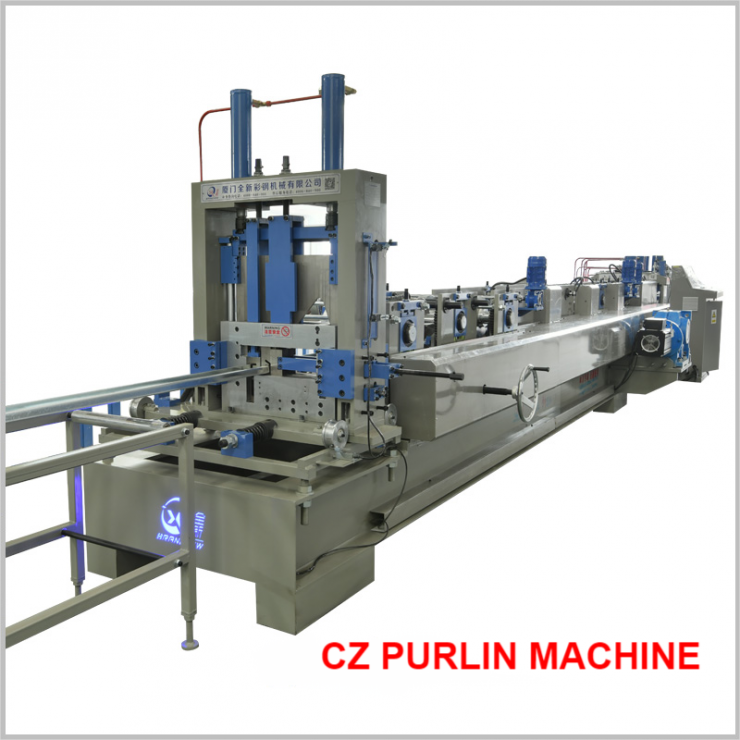

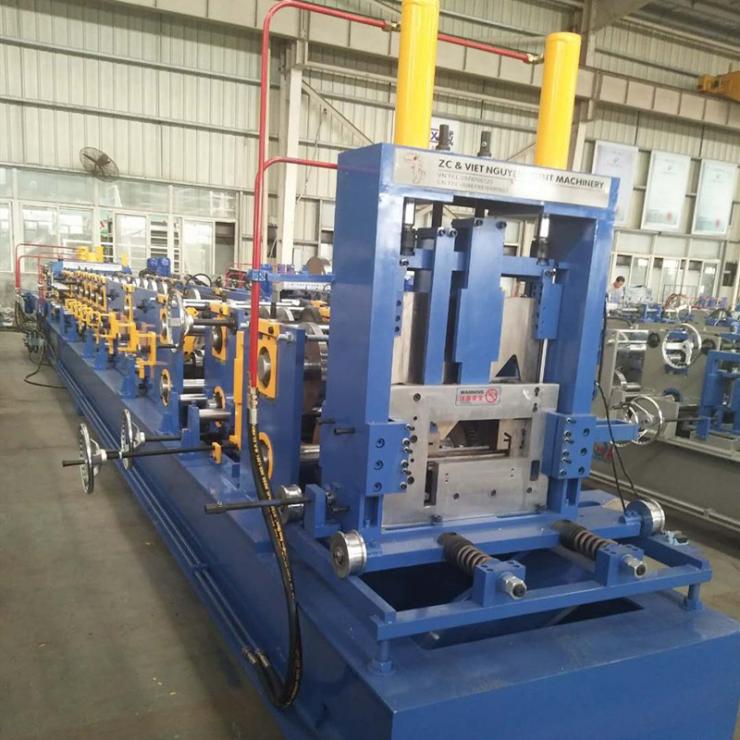

Machine de formage de rouleaux de pannes CZ à changement rapide

Avantages du changement rapide automatique Machine à pannes en C :

1. Changez automatiquement différentes tailles de pannes en une minute, sans changer de rouleaux ou d'entretoises.
2. Produisez des pannes en C et en Z. Économisez de l'espace et de l'argent.
3. Conception post-découpe, ne vous inquiétez pas de la torsion et de l'évasement causés par la conception de pré-découpe.
4.Avec un système contrôlé par ordinateur facile à utiliser et permettant d'économiser du temps et de l'argent.
5. Système de post-coupe ou de découpe à la volée en option.

Nous sommes la première et la seule usine à disposer d'une ligne complète de finition de cuisson pour traiter les pièces détachées.

Dessin de profil

Spécifications du produit

Caractéristiques principales ：

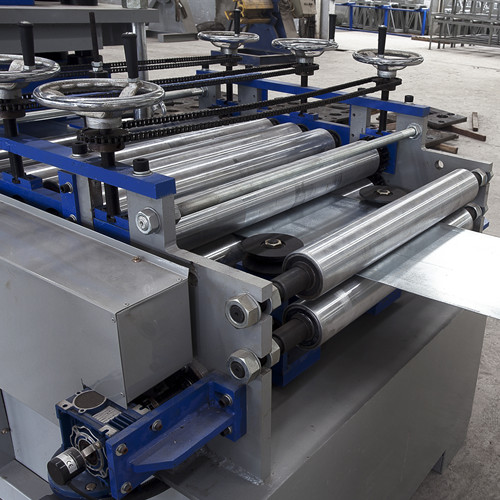

1. Guide d'alimentation du matériau et dispositif de mise à niveau

Guide d'alimentation du matériau : deux rouleaux (un rouleau supérieur et un rouleau inférieur)

Dispositif de nivellement : 5 rouleaux (2 rouleaux supérieurs et 3 rouleaux inférieurs) pour redresser et niveler.

Diamètre des arbres et des solides = φ100 mm et 110 mm

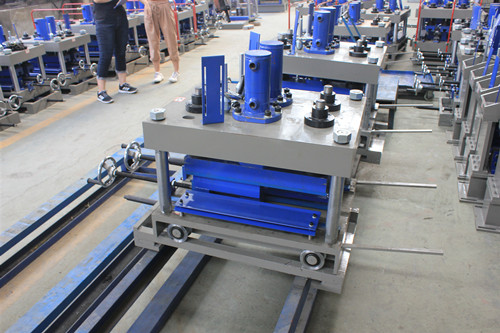

2. Système de pré-poinçonnage

Deux ensembles de postes de poinçonnage avec 3 cylindres (un pour un seul trou et 2 pour deux trous).

Nous pouvons également fabriquer trois ensembles de perforations ou plus selon vos besoins.

3. Rouleaux et arbres de machine à pannes en C

Rouleaux fabriqués en acier à roulement GCr15, usinés avec précision, revêtus de chrome dur ;

Arbres fabriqués en acier #45 ou Gcr15 en option,

Diamètre de l'arbre principal = φ80/65 mm et 90/75 mm, traité par trempe et revenu

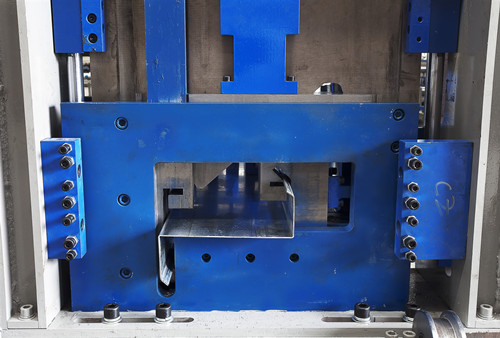

4. Système de post-découpe de la machine à pannes CZ
Lors du changement de taille du matériau, vous n'avez pas besoin de changer de fraise, il suffit de tourner la vis.

Vous pouvez modifier la hauteur des pannes et la largeur inférieure de manière illimitée.
Lames de coupe fabriquées en acier moulé Cr12 de haute qualité avec traitement thermique
Cadre de coupe fabriqué à partir d'une plaque d'acier de 30 mm de haute qualité par soudage

5. Système de contrôle
Machine à pannes CZ boîtier de commande
(Marque d'écran tactile : WEINVIEW, Marque d'onduleur : Finlande VOCAN/Taïwan DELTA/ALPHA, Marque d'encodeur : Japon Koyo/OMRON)

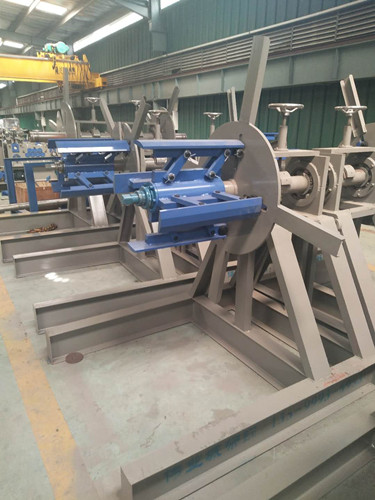

6. Dérouleur
Dérouleuse de pannes CZ
Un dérouleur manuel à un ensemble, non alimenté, contrôle manuellement le rétrécissement et l'arrêt de l'alésage intérieur de la bobine d'acier
Largeur d'alimentation max. : 500 mm, plage d'ID de bobine 470 mm ± 30 mm
Capacité : Max. 3 tonnes

Nous proposons un dérouleur hydraulique pour votre option

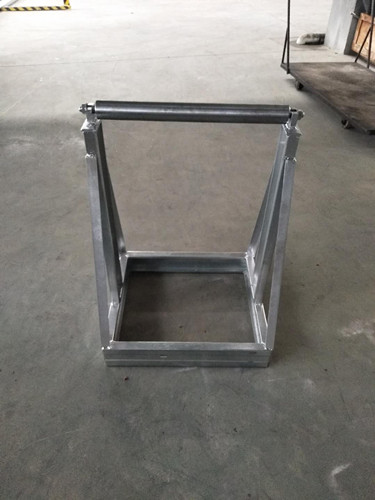

7. Crémaillère de sortie de panne en C
Sans alimentation, trois unités
