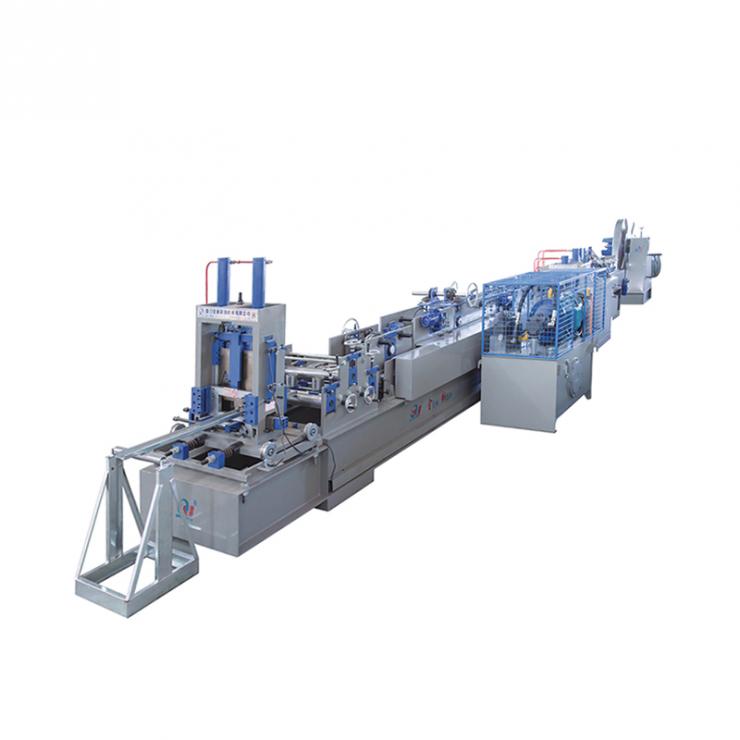

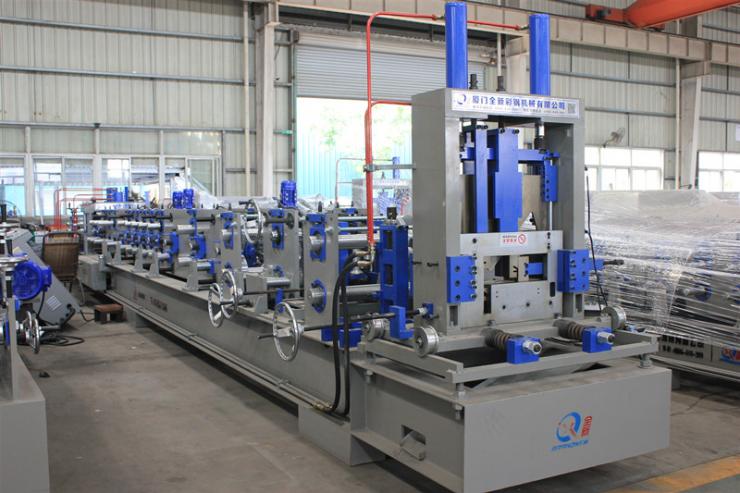

Machine de formage de rouleaux de profilés en C

Avantages de la machine de formage de rouleaux de profilés en C automatique :

1. Changez automatiquement de taille en une minute, sans changer de rouleaux ou d'entretoises.

2. Conception post-découpe, ne vous inquiétez pas de la torsion et de l'évasement causés par la conception de pré-découpe.

3. Avec un système contrôlé par ordinateur facile à utiliser et permettant d'économiser du temps et de l'argent.

4. Système de post-coupe ou coupe à la volée en option.

Nous sommes la première et la seule usine à disposer d'une ligne complète de finition de cuisson pour traiter les pièces détachées.

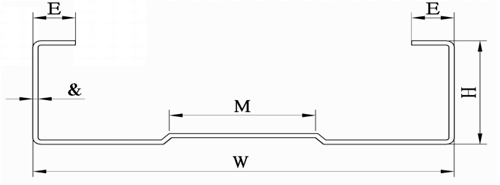

Dessin de profil :

Spécifications du produit :

Caractéristiques principales :

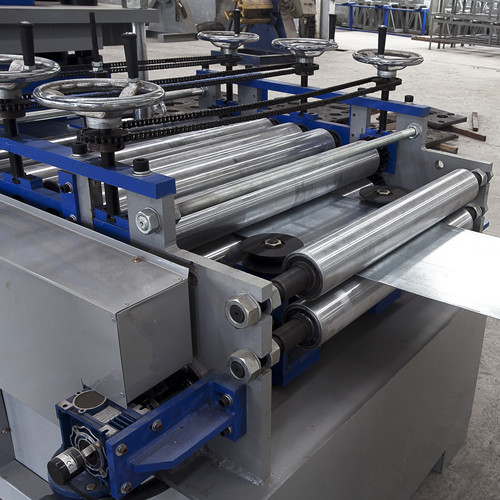

1. Guide d'alimentation du matériau et dispositif de mise à niveau

Deux rouleaux (un rouleau supérieur et un rouleau inférieur) pour le guidage du matériau et 5 rouleaux (2 rouleaux supérieurs et 3 rouleaux inférieurs) pour le redressement. Diamètre du solide et des arbres = φ 110 mm

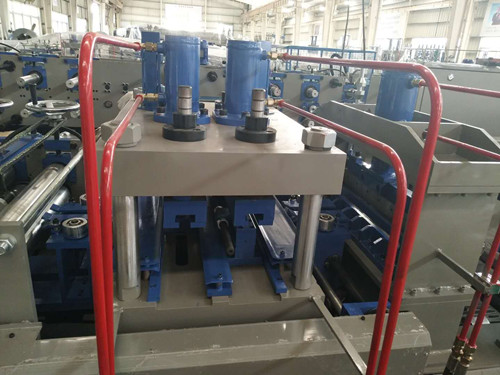

2. Système de pré-poinçonnage
Avec 3 cylindres (un cylindre pour un seul trou et 2 cylindres pour deux trous).
Il est également possible de fabriquer davantage de jeux de perforations selon les besoins du client.

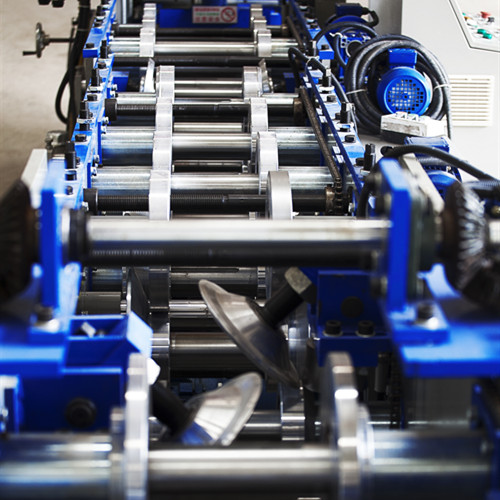

3. Rouleaux et arbres de machine à pannes en C
Tous les rouleaux sont fabriqués en acier à roulement GCr15, usinés avec précision, revêtus de chrome dur ;
Arbres fabriqués en acier #45 ou Gcr15 en option,

Diamètre de l'arbre principal = φ90/75 mm, traité par trempe et revenu

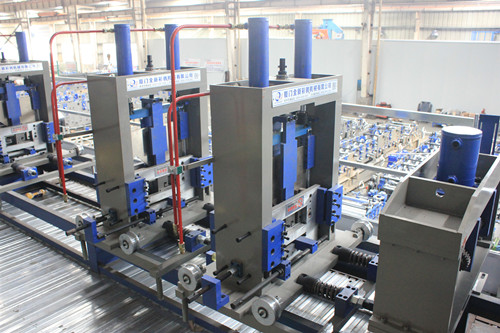

4. Système de post-découpe de la machine à pannes en C :
Pas besoin de changer de coupeur pour une taille différente ; spécification illimitée changeante pour la hauteur et la largeur du fond ;
Lames de coupe fabriquées en acier moulé Cr12 de haute qualité avec traitement thermique
Cadre de coupe fabriqué à partir d'une plaque d'acier de 30 mm de haute qualité par soudage

5. Système de contrôle

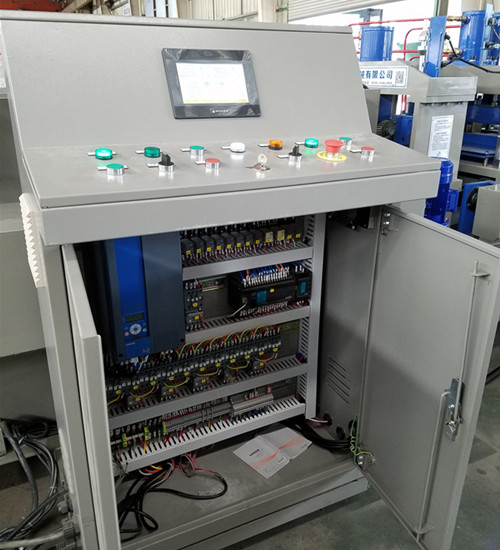

Boîtier de commande de machine à pannes en C
(Marque d'écran tactile : WEINVIEW, Marque d'onduleur : Finlande VOCAN/Taïwan DELTA/ALPHA, Marque d'encodeur : Japon Koyo/OMRON)

6. Dérouleur
Dérouleuse de pannes en C
Un dérouleur manuel à un ensemble, non alimenté, contrôle manuellement le rétrécissement et l'arrêt de l'alésage intérieur de la bobine d'acier
Largeur d'alimentation max. : 500 mm, plage d'ID de bobine 470 mm ± 30 mm

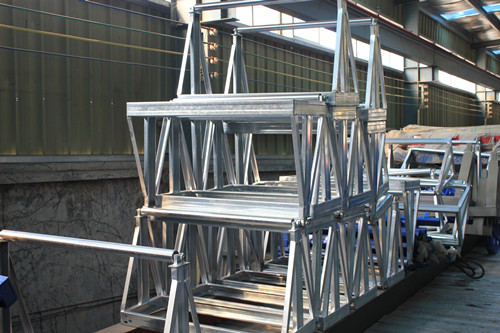

7. Crémaillère de sortie de panne en C
Sans alimentation, trois unités
