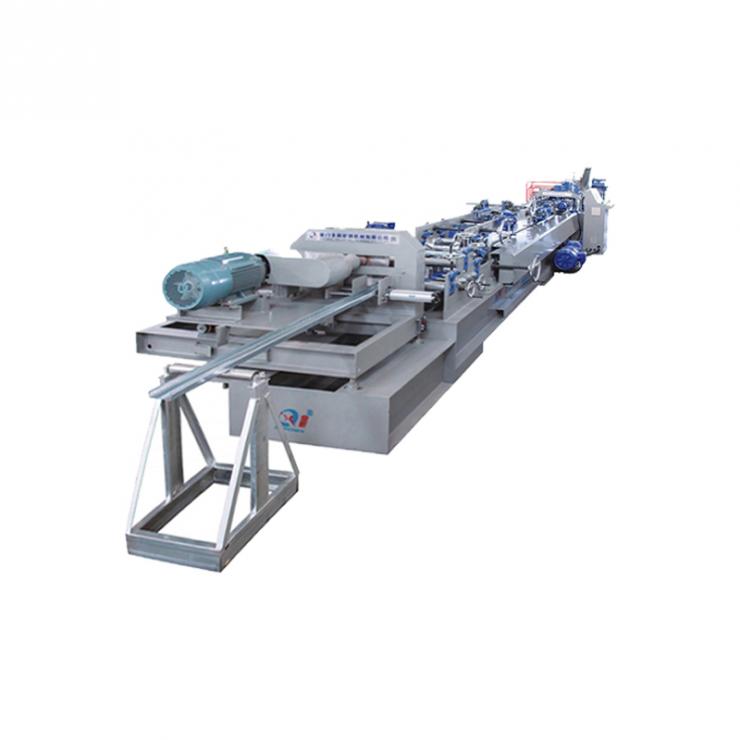

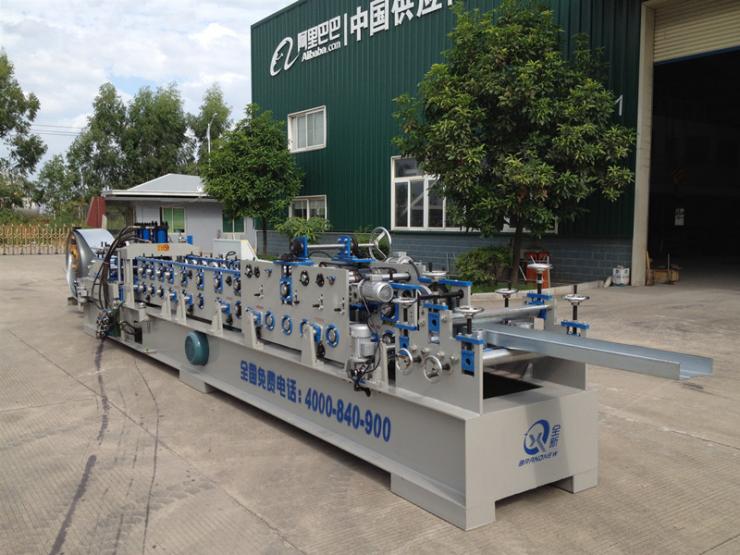

Machine de formage automatique de profilés en C

Avantages de la machine à pannes en C à changement rapide automatique :

4. Système de post-coupe ou de découpe à la volée en option.

5. Nous sommes la première et la seule usine à disposer d'une ligne de finition de cuisson complète pour traiter les pièces de rechange.

Envoyez-nous votre dessin, nous pouvons le personnaliser pour vous.

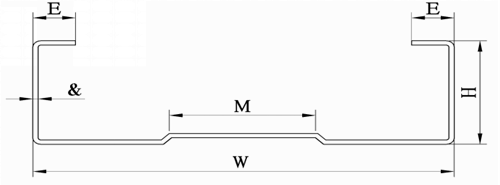

Dessin de profil

Spécifications du produit

Pièces de machines

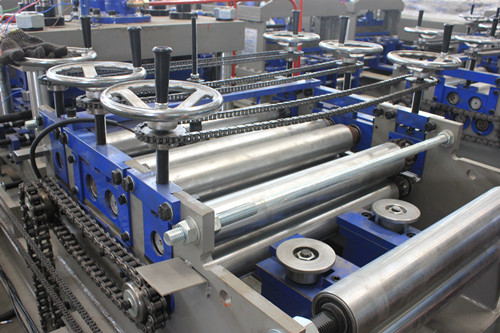

1.Guide d'alimentation du matériau et dispositif de mise à niveau
Chacune de nos machines à pannes dispose d'un guide d'alimentation en matériau avec deux rouleaux (un rouleau supérieur et un rouleau inférieur) et d'un dispositif de nivellement avec 5 rouleaux (2 rouleaux supérieurs et 3 rouleaux inférieurs) pour le redressement.

diamètre des arbres solides et = φ85 mm

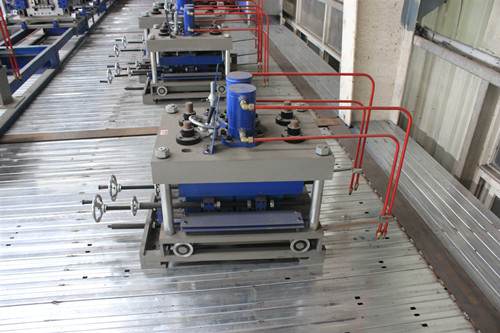

2. Système de pré-poinçonnage
Dispositif de poinçonnage hydraulique à 3 cylindres (un cylindre pour un seul trou et 2 cylindres pour deux trous).
Il est également possible de fabriquer davantage de jeux de perforations selon les besoins du client.

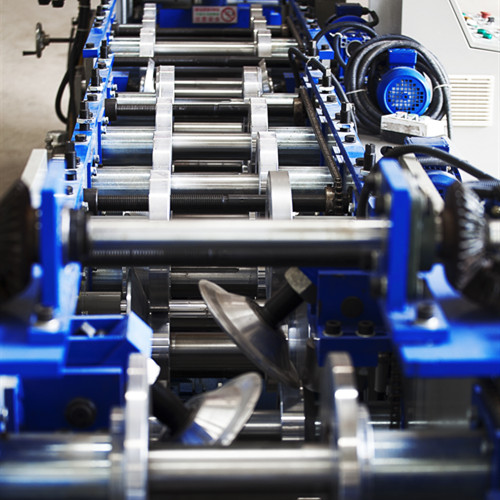

3. Machine à pannes en C rouleaux et arbres
Rouleaux de machine à pannes fabriqués en acier à roulement GCr15, usinés avec précision, revêtus de chrome dur ;
Tous les arbres de machines à pannes sont fabriqués en acier n° 45 ou Gcr15 en option,

Diamètre de l'arbre principal = φ80/65 mm, traité par trempe et revenu

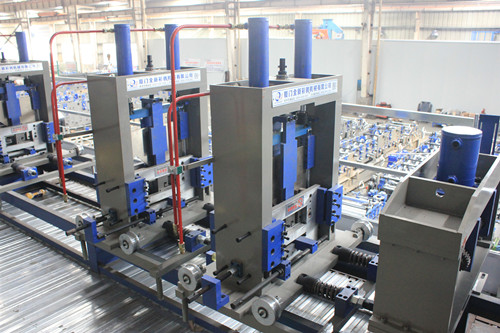

Système de post-découpe de la machine à pannes 4.C :
Vous n’avez pas besoin de changer de fraise pour une taille différente ;

De plus, vous pouvez modifier la hauteur des pannes et la largeur inférieure de manière illimitée.
Lames de coupe fabriquées en acier moulé Cr12 de haute qualité avec traitement thermique.
Cadre de coupe fabriqué à partir d'une plaque d'acier de 30 mm de haute qualité par soudage.

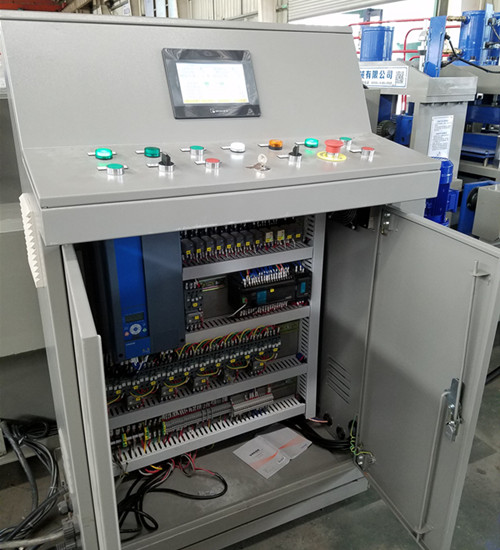

5. Système de contrôle
Boîtier de commande de machine à pannes en C
(Marque d'écran tactile : WEINVIEW, Marque d'onduleur : Finlande VOCAN/Taïwan DELTA/ALPHA, Marque d'encodeur : Japon Koyo/OMRON)

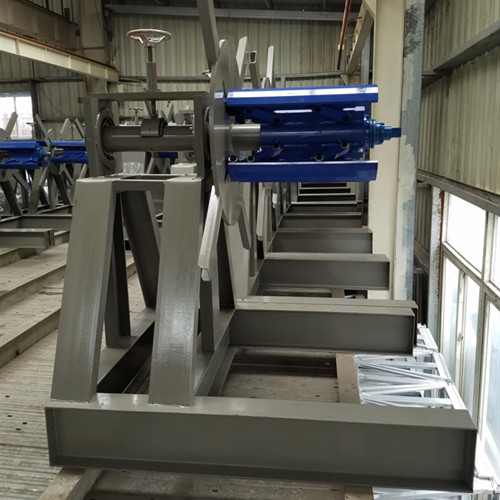

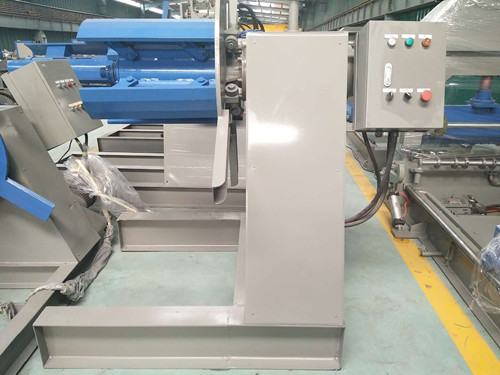

6. Dérouleur
Dérouleuse de pannes en C
Un dérouleur manuel à un ensemble, non alimenté, contrôle manuellement le rétrécissement et l'arrêt de l'alésage intérieur de la bobine d'acier
Largeur d'alimentation max. : 500 mm, plage d'ID de bobine 470 mm ± 30 mm
Capacité : Max. 3 tonnes

Avec dérouleur Hydra en option

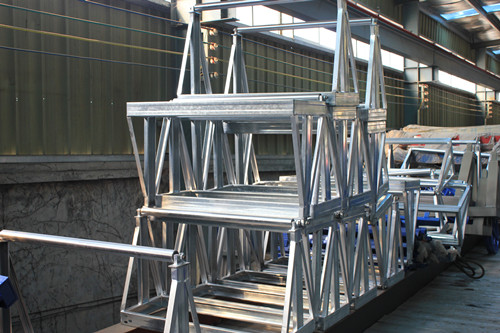

7. Crémaillère de sortie de panne en C
Sans alimentation, trois unités
