Machine de formage automatique de profilés en C La machine de formage automatique de pannes en C peut facilement changer la taille en une minute. Plus
Machine de formage de rouleaux de pannes en C semi-automatique La machine à pannes C semi-automatique peut changer la taille en dix minutes, ce qui vous fera gagner du temps et sera facile à utiliser. Plus
La machine à pannes C semi-automatique peut changer la taille en dix minutes, ce qui vous fera gagner du temps et sera facile à utiliser.
Article n°:
C 50-200Paiement:
FOB ReferenceOrigine du produit:
ChinaCouleur:
Gray White+BluePort d\'expédition:
Xiamen PortDélai de mise en œuvre：
Have StockAvantages de la machine à pannes en C semi-automatique à changement rapide :
1. Changez différentes tailles de pannes en dix minutes, sans changer de rouleaux ou d'entretoises.5. Nous sommes la première et la seule usine à disposer d'une ligne de finition de cuisson complète pour traiter les pièces de rechange.
Dessin de profil
Description du produit
| Largeur du bas (W) | 50-200 mm | |||||
| Hauteur (H) | 20-60 mm | |||||
| Petit côté (E) | 10-20 mm | |||||
| Largeur du matériau (λ) | 120-360 mm | |||||
| Épaisseur du matériau (&) | Q235 （ 1,0-2,0 mm ） /G350 （ 1,0-1,5 mm ） | |||||
| Diamètre des arbres principaux | Acier rond φ60 mm | |||||
| Diamètre de l'arbre de nivellement | rouleaux pleins φ80mm （ supérieur 2, inférieur 3 ） | |||||
| Épaisseur du panneau mural | 18 mm | |||||
| Taille de la base de la machine | H346*174 | |||||
| Puissance motrice | Moteur 7,5 kW, réducteur à engrenages hélicoïdaux avec série K | |||||
| Puissance de poinçonnage et de coupe | Puissance hydraulique 4,0 kW | |||||
| Vitesse de formage | 20 m/min sans poinçonnage | |||||
| Nombre de poinçonnages | 2 ensembles （ double+simple ） 14*25 | |||||
| Mode de poinçonnage et de découpe | Pré-poinçonnage et découpe + post-découpe | |||||
| matériau du rouleau | Gcr15 | |||||
| Station de formage | 3+4+5=12 stations (sans gaufrage) ） | |||||
| Matériau de la lame | Cr12Mov, traitement thermique après découpe au fil | |||||
| Mode de contrôle | PLC （ Delta de Taïwan ） | |||||
Pièces de machines

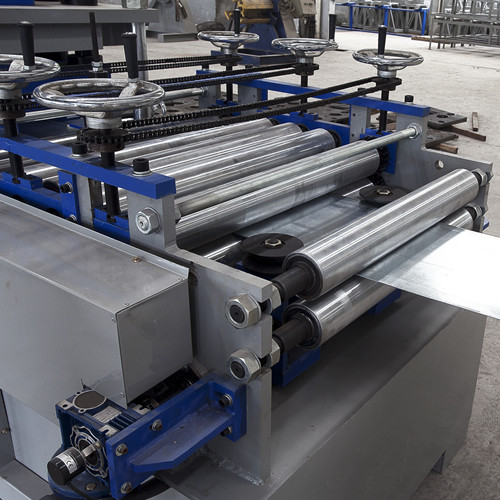

1. Guide d'alimentation du matériau et dispositif de mise à niveau
Deux rouleaux de guidage du matériau d'alimentation (un rouleau supérieur et un rouleau inférieur) et 5 rouleaux de nivellement (2 rouleaux supérieurs et 3 rouleaux inférieurs) pour le redressement.
diamètre des arbres solides et = φ78 mm

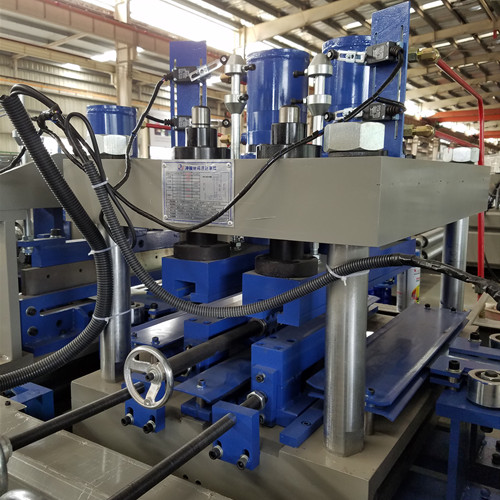

2. Système de pré-poinçonnage
Chaque machine à pannes dispose de 3 dispositifs de poinçonnage (un cylindre pour un seul trou et 2 cylindres pour deux trous).
Il est également possible de fabriquer davantage de dispositifs de perforation ou non selon les besoins du client.

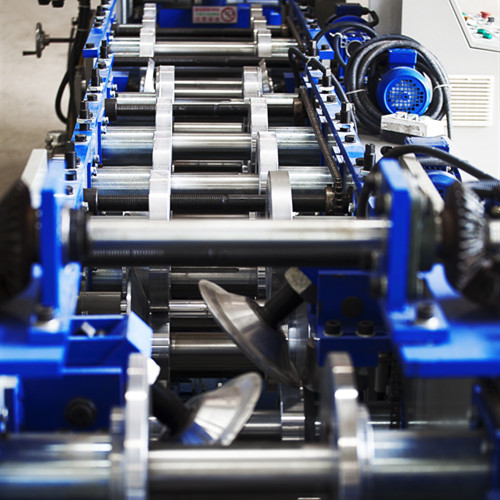

Rouleaux et arbres de machine à pannes 3.C
Tous les rouleaux de machine à pannes sont fabriqués en GCr15, usinés avec précision, revêtus de chrome dur ;
Arbres fabriqués en acier #45 ou Gcr15 en option,
Diamètre de l'arbre principal = φ60/45 mm, traité par trempe et revenu
4. Système de post-découpe de la machine à pannes en C :
Choisissez notre machine à pannes, vous n'avez pas besoin de changer de coupeur pour une taille différente ;
De plus, notre machine à pannes peut changer la hauteur et la largeur inférieure u
limité.
Lames de coupe fabriquées en acier moulé Cr12 de haute qualité avec traitement thermique ;
Cadre de coupe fabriqué à partir d'une plaque d'acier de 30 mm de haute qualité par soudage.

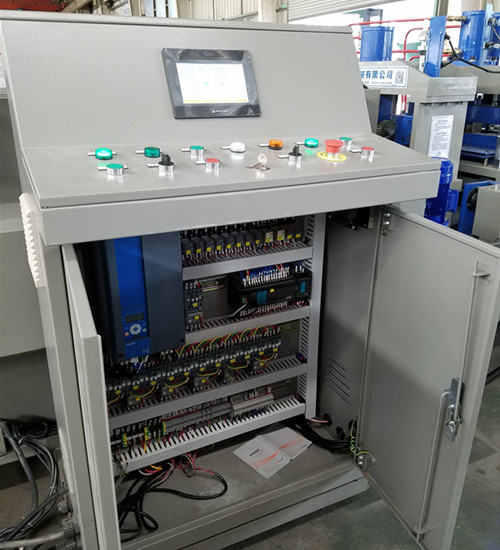

5. Système de contrôle
Boîtier de commande de machine à pannes en C
(Marque d'écran tactile : WEINVIEW, Marque d'onduleur : Finlande VOCAN/Taïwan DELTA/ALPHA, Marque d'encodeur : Japon Koyo/OMRON)

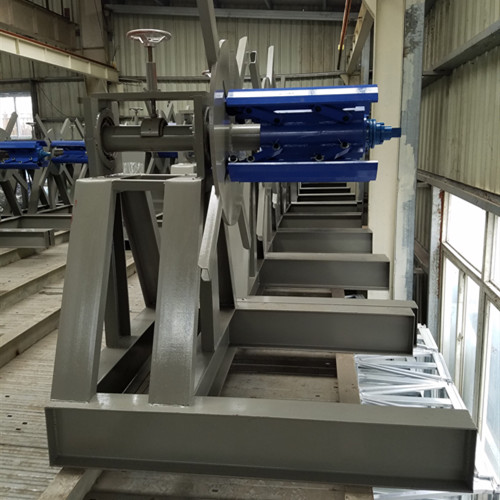

6. dérouleur
Dérouleuse de pannes en C
Un dérouleur manuel à un ensemble, non alimenté, contrôle manuellement le rétrécissement et l'arrêt de l'alésage intérieur de la bobine d'acier
Largeur d'alimentation max. : 500 mm, plage d'ID de bobine 470 mm ± 30 mm
Capacité : Max. 3 tonnes

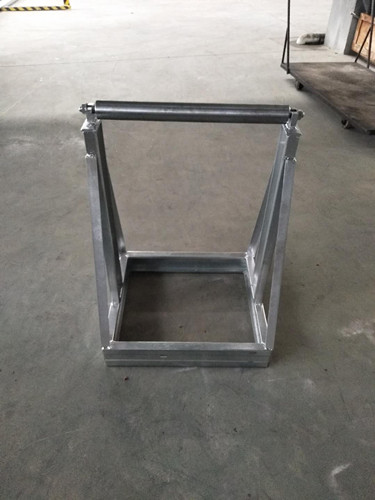

7. Crémaillère de sortie de panne en C
Sans alimentation, trois unités
Si vous rencontrez un problème lors de l'utilisation du site Web ou de nos produits, veuillez écrire vos commentaires ou suggestions, nous répondrons à vos questions dans les plus brefs délais ! Merci pour votre attention !

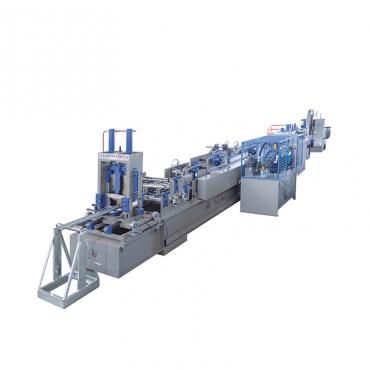

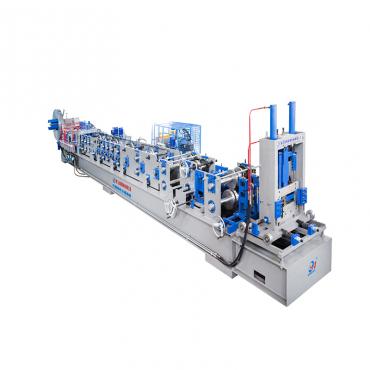

La machine de formage automatique de pannes en C peut facilement changer la taille en une minute.
Le changement rapide et facile de la machine de formage automatique de pannes en C peut vous aider à économiser votre temps et votre argent.
La machine de formage de rouleaux de pannes CZ à changement rapide avec qualité Taiwan, prix Chine peut changer le type de C à Z en dix minutes.
Qualité de Taiwan et prix de la Chine La machine de formage automatique de pannes en C est facile à changer de taille en deux minutes, ce qui vous fera économiser du temps et de l'argent.
La machine de formage de canaux en C automatique avec qualité Taiwan et prix Chine est facilement réglable en taille par ordinateur, ce qui vous fera gagner du temps et de l'argent.

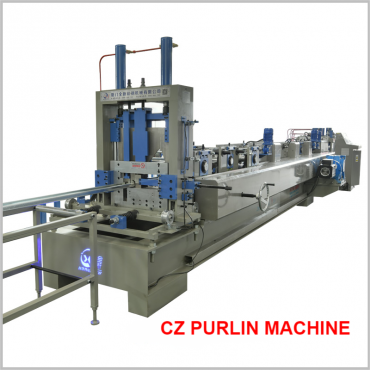

La machine de formage de pannes CZ à changement rapide avec qualité Taiwan, prix Chine peut changer différentes tailles en une minute et différents types de C à Z en dix minutes.

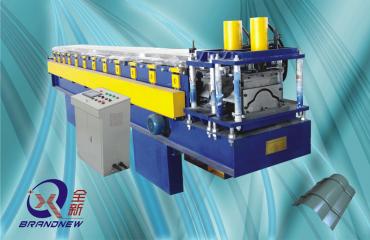

Les faîtières sont largement utilisées pour les panneaux de toiture et leurs accessoires. Si vous recherchez une machine de formage de faîtières métalliques de haute qualité, n'hésitez pas à nous contacter.
